铝型材生产厂家浅谈铝型材拉伤时需要注意哪些质量问题？

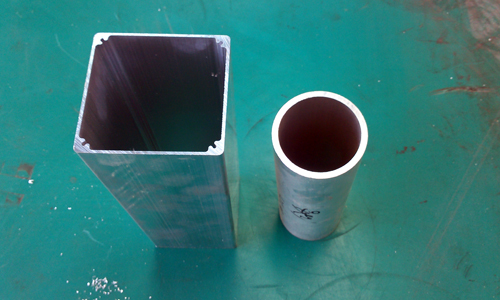

　　​铝型材是通过将铝棒进行热熔、挤压等工艺加工，制成不同截面形状的铝制材料。它具有轻质高强、优良的抗腐蚀性、良好的导电性和导热性、易于加工成型以及环保可回收等特点，在各行各业中应用广泛。下面，铝型材生产厂家小编讲一下关于铝型材在拉伤时，需重点关注以下质量问题，这些问题不仅影响产品外观，更直接关系到型材的力学性能和使用寿命：
一、拉伤的直接原因与质量控制
铝棒温度控制：
问题：铝棒温度过高或过低均会导致拉伤。温度过高时，铝材流动性增强，但易与模具发生粘连；温度过低时，铝材塑性下降，挤压力增大，易造成模具和型材表面损伤。
控制措施：根据铝型材的牌号和规格，严格控制铝棒的预热温度。例如，6063铝合金的预热温度通常控制在480~500℃，6061铝合金则控制在450~480℃。
挤压速度调整：
问题：挤压速度过快会导致型材表面粗糙、拉伤；速度过慢则降低生产效率，且可能因铝材长时间与模具接触而产生粘连。
控制措施：根据型材的截面形状、尺寸和铝合金的种类，合理调整挤压速度。薄壁型材挤压速度宜慢，厚壁型材可适当加快。
二、模具相关质量问题
模具设计合理性：
问题：模具设计不当，如工作带长度、角度不合理，会导致铝材流动不均匀，产生拉伤。
控制措施：优化模具设计，确保工作带长度、角度与型材截面形状相匹配。对于复杂截面型材，可采用CAD/CAM技术进行高精度设计。
模具磨损与维护：
问题：模具长时间使用后，工作带会磨损，导致型材表面质量下降，易产生拉伤。
控制措施：定期检查模具磨损情况，及时修复或更换磨损严重的模具。模具使用前需进行预热处理，与铸棒温度匹配，防止因温差导致模具开裂或型材表面产生冷隔。
模具材质与硬度：
问题：模具材质不佳或硬度不足，易在挤压过程中产生变形或裂纹，导致型材拉伤。
控制措施：选用耐热钢H13等优质模具材料，确保模具硬度≥52HRC。模孔加工精度需控制在±0.02mm以内，复杂截面需采用高精度加工。
三、工艺参数与操作规范
挤压力控制：
问题：挤压力过大或过小均会影响型材质量。压力过大可能导致模具变形或型材开裂；压力过小则可能导致型材尺寸偏差或表面缺陷。
控制措施：根据型材截面复杂度调整挤压力，避免压力过大导致模具变形。挤压过程中需实时监测挤压力变化，确保压力稳定。
冷却处理：
问题：冷却处理不当会导致型材变形或内部应力过大，影响型材质量。
控制措施：根据型材的材质和截面形状选择合适的冷却方式和冷却速度。例如，6063铝合金挤压后需进行强制风冷或水冷处理，确保型材在冷却过程中不发生变形。
操作规范：
问题：操作不当如型材未拉直、装框放置过密等会导致型材弯曲、擦伤等缺陷。
控制措施：制定严格的操作规范，确保型材在挤压、冷却、拉直、切割等各个环节均符合质量要求。装框时需注意型材摆放方式，避免相互摩擦或碰撞。
四、质量检测与追溯
质量检测：
问题：缺乏有效的质量检测手段会导致不合格品流入市场，影响企业声誉。
控制措施：建立完善的质量检测体系，对型材的尺寸精度、力学性能、表面质量等进行全面检测。采用卡尺、千分尺、投影仪等精密测量工具确保尺寸精度符合标准；通过拉伸试验、硬度测试等手段确保力学性能达标；采用目视检查、涂层测厚仪、盐雾试验等方法确保表面质量和耐腐蚀性。
批次追溯：
问题：无法追溯型材生产批次会导致质量问题难以定位和处理。
控制措施：建立批次追溯体系，对每批次型材的原料炉号、熔炼记录、挤压参数、热处理记录、检测报告等进行详细记录。一旦发现质量问题可迅速定位原因并采取措施进行处理。
